產品簡介
一尖一平接地棒采用納米堿性預鍍銅技術。其原理是 通過構建空氣動力場環境,對鍍液中絡合物與Cu2+形成納米級 粒子團的密度與沉積速度進行精微控制,在銅和鋼之間構筑一種 新型納米級粒子沉積模型,陰極金屬沉積形成納米級堿性銅粒子 晶鍍層結構,納米級晶鍍層的致密性好并具有高活化表面,大大 加強了鍍層間的親和力,使產品結合力達到標準。成品具有 優良的機械強度、延展性和耐腐蝕性能。 它具有銅層厚(0.25毫米以上)、粘合度好、不剝離(可軋制螺紋)等特點。它的優點是抗拉強度大(高大600牛頓/平方毫米),耐腐蝕性強(可使用壽命在50年以上),有恒定的低電阻及良好的可塑性,既有與銅等同的性能又兼有鋼材特性。
鑄銅接地棒,深埋地下后無論是自然腐蝕還是電化學反應,都有強的保護性。接地棒與接地連線采用我司生產的熱熔焊劑焊接,使接地裝置完全處在銅的保護之下,成為真正的免維護接地裝置。

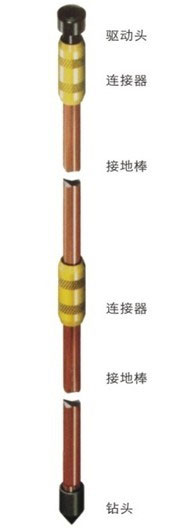

鑄銅接地棒配有同軸連接器、驅動頭和鉆頭等配套件。根據不同地質及使用要求可以通過采用黃銅同軸連接器(連接螺栓)連接,任意增加鑄銅接地棒的長度。項端采用驅動頭(連接螺栓)連接,供棒打深時打擊使用。末端采用特制鉆頭(連接螺栓)連接,以便于將棒打深。
特點及技術優勢
1、制造工藝獨特:采用冷軋熱拔生產工藝,實現銅與鋼之間冶金熔接??上窭螁我唤饘僖粯尤我饫?,不出現脫節、翹皮、開裂現象。
2、防腐蝕性優越:復合介面采用高溫熔接,無殘留物,結合面不會出現腐蝕現象;表面銅層較厚(平均厚度大于0.3mm)耐腐蝕性強,使用壽命長(大于30年),減輕檢修勞動強度。
3、電氣性能更佳:表層紫銅材料優良的導電特性,使其自身電阻值遠低于常規材料。
4、廣泛可靠:該產品適用于不同土壤濕度、溫度、PH值及電阻率變化條件下的接地建造。
5、連接可靠:使用專用連接管或采用熱熔焊接,接頭牢固、穩定性好。
6、安裝方便快捷:配件齊全、安裝便捷,可有效地提高施工速度。
7、提高接地深度:特殊的連接傳動方式,可深入地下35米,以滿足特殊場合低阻值要求。
8、建造成本低:對比傳統上采用純銅接地棒、接地帶的建造方式,成本大幅度下降
鍍銅鋼接地產品主要技術參數及規格
1.99.95%純銅和Q235低碳鋼
2.銅層厚度0.254mm
3.抗拉強度570N/mm2
4.接地棒可以折彎1800銅層無裂縫,不剝落
規格型號 | 直徑 | 長度 | 銅層厚度 | 千克/米 | |||||||||
1 | 12.7 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.00 |
2 | 14 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.22 |
3 | 14.2 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.25 |
4 | 15.8 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.55 |
5 | 16 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.59 |
6 | 17.2 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 1.83 |
7 | 18 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 2.01 |
8 | 20 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 2.48 |
9 | 22 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 3.00 |
10 | 25 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 3.87 |
11 | 30 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 5.57 |
12 | 32 | 1200 | 1220 | 1500 | 1800 | 2400 | 2440 | 2500 | 3000 | 0.254 | 0.5 | 0.8 | 6.34 |
鍍銅鋼接地極的產品性能
序號 | 技術內容 | 技術參數 |
1 | 導體直徑 | 8.47/9.50/12.70/14.20/17.20/23.10mm |
2 | 成品長度 | 1.52/1.83/2.44/3.05/3.66/4.56m |
3 | 導電率 | 導電性能好,電氣性能穩定 |
4 | 鍍層厚度 | mil/0.254mm |
5 | 產品型式 | 無螺紋平頭/無螺紋尖頭/有螺紋平頭/有螺紋尖頭 |
6 | 生產工藝 | 四維電鍍法采用納米堿性預鍍銅技術。其原理是通過構建空氣動力場環境,對鍍液中絡合物與Cu2+形成納米級粒子團的密度與沉積速度進行精微控制,在锏和鋼之間構筑一種新型納米級粒子沉積模型,金屬沉積形成納米級堿性銅粒子晶鍍層結構,納米級晶鍍層的致密性好并具有高活化表面,大大加強了鍍層間的親和力,使產品結合力達到標準。成品具有優良的機械強度、延展性和耐腐蝕性能。 |
7 | 使用壽命 | 據美國國家標準局開展的為期45年的地下腐蝕研究項目試驗數據,銅的年平均腐蝕速率為 0.002524mm,按照美國UL467、IEEE80及國家電力行業DL/T1312標準要求,此類金屬導體小銅層厚度為0.254mrn計算,鍍銅鋼接地導體的使用壽命完全可以在100年以上。 |
8 | 土壤適用性 | 即適合于普通士質環境,更適合于高山、巖石、較強酸堿等任何惡劣的土質環境 |
9 | 包裝方式 | 10、20、50根/擱獨立包裝,附產品合格證及原廠銘牌 |
10 | 認證內容 | 產品已通過權威的UL、CE認證 |
11 | 應用范圍 | 應用于地網的垂贏接地部分,可代傳統的鍍鋅鋼和純銅 |
組合式接地極配件列表
序號 | 產品名稱 | 產品規格 | 材質 | 螺紋類型inch | 防腐工藝 | 重量kg |
NO.1 | 連接器 | LJ-14.2-E | 硅黃銅 | 5/8(英制螺紋) | 無 | 0.12 |
NO.2 | 連接器 | LJ-14.2-G | 硅黃銅 | M16(公制螺紋) | 無 | 0.12 |
NO.3 | 連接器 | LJ-17.2-E | 硅黃銅 | 3/4(英制螺紋) | 無 | 0.17 |
NO.4 | 連接器 | LJ-17.2-G | 硅黃銅 | M18(公制螺紋) | 無 | 0.17 |
NO.5 | 驅動頭 | QD-14.2-E | 45#鋼 | 5/8(英制螺紋) | 烤藍 | 0.08 |
NO.6 | 驅動頭 | QD-14.2-G | 45#鋼 | M16(公制螺紋) | 烤藍 | 0.08 |
NO.7 | 驅動頭 | QD-17.2-E | 45#鋼 | 3/4(英制螺紋) | 烤藍 | 0.12 |
NO.8 | 驅動頭 | QD-17.2-G | 45#鋼 | M18(公制螺紋) | 烤藍 | 0.12 |
NO.9 | 破土鉆頭 | JD-14.2-E | 45#鋼 | 5/8(英制螺紋) | 烤藍 | 0.06 |
NO.10 | 破土鉆頭 | JD-14.2-G | 45#鋼 | M16(公制螺紋) | 烤藍 | 0.06 |
NO.11 | 破土鉆頭 | JD-17.2-E | 45#鋼 | 3/4(英制螺紋) | 烤藍 | 0.08 |
NO.12 | 破土鉆頭 | JD-17.2-G | 45#鋼 | M18(公制螺紋) | 烤藍 | 0.08 |
